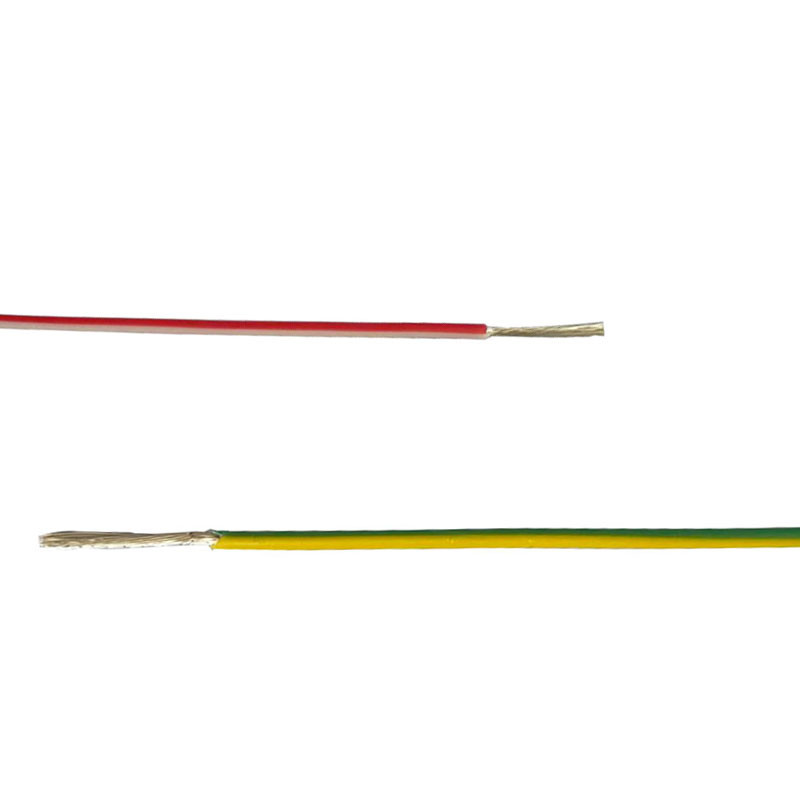

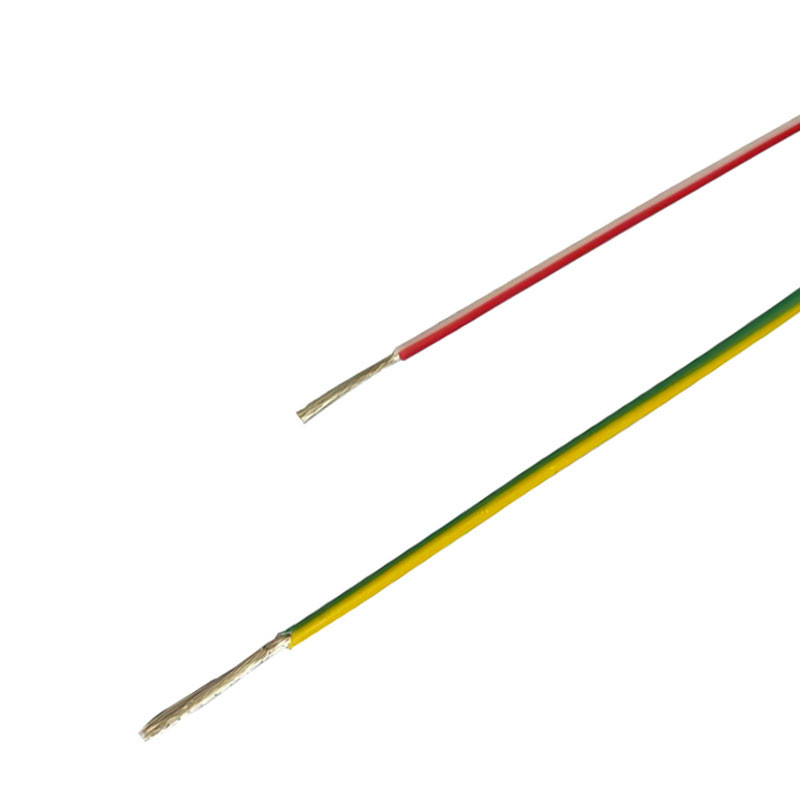

ลวดหุ้มฉนวน FEP ทองแดงชุบเงินแบบหลายเกลียวที่ทนต่ออุณหภูมิสูง
ลวด FEP มีความต้านทานการกัดกร่อนที่ดีเยี่ยม ทนน้ำมัน ทนกรดแก่ ต้านทานด่างที่แข็งแกร่ง ออกซิไดซ์แรง ฯลฯ ประสิทธิภาพของฉนวนไฟฟ้าที่ดีเยี่ยม ต้านทานไฟฟ้าแรงสูง สูญเสียความถี่สูง ไม่ดูดซับความชื้น ความต้านทานของฉนวนทนไฟได้ดีเยี่ยม ทนต่อการเสื่อมสภาพ อายุการใช้งานยาวนาน
คุณสมบัติ:
1. แรงดันไฟฟ้า: AC600V หรือต่ำกว่า
2. อุณหภูมิในการทำงาน: -65ระดับ~ +200ระดับ
3. ประเภทตัวนำ: ควั่นหรือแข็ง
4. วัสดุตัวนำ:เงินหรือทองแดงชุบกระป๋องคอนดักเตอร์
5. วัสดุฉนวน: ฉนวน FEP
6. เกจลวด: 10AWG, 12AWG, 16AWG, 18AWG,22AWG, 24AWG, 26AWG, 28AWG ...
7. สีที่มีจำหน่าย:ขาวใส,ดำ, เทา, เหลือง, น้ำเงิน, ม่วง, แดง, น้ำเงิน, เขียว...
| พิมพ์ |
| ฉนวน FEP ลวดตัวนำทองแดงชุบเงิน |
| ฉนวน FEP ลวดตัวนำทองแดงกระป๋อง |
| ฉนวน FEP ตัวนำทองแดงเคลือบดีบุกหรือเงินหุ้มฉนวนลวดตะกั่ว |
| ฉนวน FEP ลวดตะกั่วบิดเกลียวทองแดงชุบดีบุกหรือเคลือบเงิน |
| ฉนวน FEP ลวดตะกั่วหุ้มทองแดงชุบดีบุกหรือเคลือบเงิน |
| เกจลวด (AWG) |
พื้นที่ส่วน (มม.2) |
การก่อสร้างตัวนำ ชิ้น/เส้นผ่านศูนย์กลาง (มม.) |
ความหนาของฉนวน (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
แม็กซ์ความต้านทานตัวนำที่20℃ (Ω/กม.) |
ความยาวบรรจุ (ม.) |
| 10awg | 5mm2 | 37x0.43mm | 0.33mm | 3.67 | 3.546 | 305 |
| 12awg | 3mm2 | 19x0.49mm | 0.33mm | 3.11 | 5.64 | 305 |
| 14awg | 2mm2 | 19x0.37mm | 0.33mm | 2.51 | 8.96 | 305 |
| 16awg | 1.2mm2 | 19x0.3mm | 0.33mm | 2.16 | 14.6 | 305 |
| 17awg | 19x0.26mm | 0.33mm | 1.96 | 18.3 | 305 | |
| 18awg | 1mm2 | 19x0.23mm | 0.33mm | 1.81 | 23.2 | 305 |
| 20awg | 0.5mm2 | 19x0.2mm | 0.33mm | 1.61 | 36.7 | 305 |
| 1x0.8mm | 0.33mm | 1.46 | 35.2 | 305 | ||
| 22awg | 0.3mm2 | 19x0.16mm | 0.33mm | 1.46 | 59.4 | 610 |
| 1x0.65mm | 0.33mm | 1.31 | 56.4 | 610 | ||
| 24awg | 0.2mm2 | 7x0.2mm | 0.33mm | 1.26 | 94.2 | 610 |
| 1x0.5mm | 0.33mm | 1.16 | 89.3 | 610 | ||
| 26awg | 0.12mm2 | 7x0.16mm | 0.33mm | 1.14 | 150 | 610 |
| 1x0.4mm | 0.33mm | 1.06 | 143 | 610 | ||
| 28awg | 0.08mm2 | 7x0.12mm | 0.33mm | 1.02 | 239 | 610 |
| 1x0.32mm | 0.33mm | 0.98 | 227 | 610 | ||
| 30awg | 0.06mm2 | 7x0.1mm | 0.33mm | 0.96 | 381 | 610 |
| 1x0.254mm | 0.33mm | 0.914 | 361 | 610 | ||
| 32awg | 0.035mm2 | 7x0.08mm | 0.41mm | 1.06 | 664.8 | 610 |
| 1x0.2mm | 0.41mm | 1.02 | 588.3 | 610 |
หมายเหตุ:ข้อมูลจำเพาะและหมายเลขหลักไม่ จำกัด เฉพาะกฎระเบียบข้างต้น แต่สามารถปรับแต่งได้
