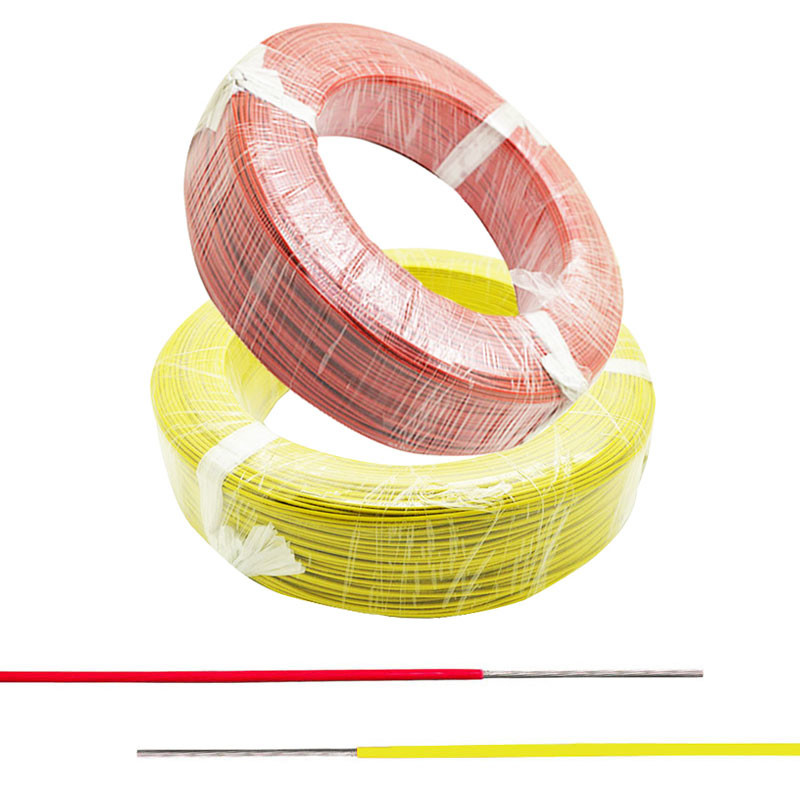

ตัวนำทองแดงเงินไฟเบอร์ฉนวน 16 AWG ลวดตะกั่วอุณหภูมิสูง
แอปพลิเคชัน:
การเดินสายไฟภายในสำหรับอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าขนาดเล็กใช้สำหรับอุปกรณ์น้ำมัน, เครื่องจักรไฟฟ้า, สายไฟรถยนต์, ไฟกลางแจ้ง, เทอร์มิสเตอร์ PTC, ส่วนประกอบไฟฟ้า ฯลฯ
คุณสมบัติ:
1. ทนต่ออุณหภูมิสูง
2. ความต้านทานความเย็น
3. ความนุ่มนวลดี
4. การต่อต้านริ้วรอย
5. ป้องกันการรบกวน
6. ปอกฉนวนง่าย
7. เส้นผ่านศูนย์กลางเล็ก
8. เหมาะอย่างยิ่งสำหรับการดัดงอบ่อยๆ
คุณสมบัติ:
1. แรงดันไฟฟ้า:600V หรือต่ำกว่า
2. อุณหภูมิในการทำงาน:-60 ℃ ~ 250 ℃ อุณหภูมิระยะสั้น 350 ℃
3. ตัวนำ:เกลียวทองแดงเปลือย เกลียวทองแดงชุบเงิน หรือเกลียวทองแดงชุบนิกเกิล
4. ฉนวน: ฉนวนเทฟลอน Ptfe
5. สี:สีขาว/ฟ้า / แดง / เหลือง / ดำ / น้ำตาล / เทา /สีม่วง...
6. แรงดันทดสอบ: 1000V, 1500V, 2500V
| ตัวนำทองแดงเคลือบเงิน ลวดตะกั่วฉนวนไฟเบอร์ |
| ตัวนำทองแดงเคลือบเงินไฟเบอร์ฉนวนป้องกันตะกั่วลวด |
| ตัวนำทองแดงควั่นเคลือบเงิน PTFEฉนวนกันความร้อนโล่ตะกั่วลวด |
| ตัวนำทองแดงควั่นเคลือบเงิน PTFEฉนวนกันความร้อนโล่บิดตะกั่วลวด |
|
ส่วนที่กำหนด (มม.2) |
คอนดักเตอร์ การก่อสร้าง |
ความหนาของฉนวน (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความต้านทานตัวนำไฟฟ้ากระแสตรงที่ 20ºC(Ω/กม.) |
|
| ทองแดงกระป๋อง | ทองแดงเคลือบเงิน | ||||
| 0.05 | 10/0.08 | 0.3 | 0.9 | 383 | 370 |
| 0.06 | 7/0.10 | 0.3 | 0.9 | 348 | 339 |
| 0.08 | 7/0.12 | 0.3 | 0.96 | 286 | 280 |
| 0.1 | 7/0.14 | 0.3 | 1.02 | 157 | 150 |
| 0.12 |
7/0.15 30/0.07 |
0.3 | 1.05 | 152 | 145 |
| 0.14 |
7/0.16 19/0.10 |
0.3 | 1.08 | 136 | 130 |
| 0.15 | 30/0.08 | 0.3 | 1.1 | 111 | 105 |
| 0.2 |
7/0.02 19/0.12 |
0.3 | 1.2 | 87 | 82 |
| 0.35 | 19/0.16 | 0.3 | 1.4 | 57 | 54 |
| 0.5 | 19/0.18 | 0.3 | 1.5 | 40 | 37.5 |
| 0.8 | 19/0.23 | 0.32 | 1.79 | 24 | 23 |
| 1 | 19/0.26 | 0.35 | 2 | 21 | 20 |
| 1.2 | 19/0.28 | 0.45 | 2.3 | 19 | 18 |
| 1.5 | 19/0.32 | 0.45 | 2.5 | 13 | 12 |
| 2 | 19/0.37 | 0.45 | 2.75 | 10 | 9 |
| 2.5 | 37/0.30 | 0.55 | 3.2 | 8 | 7 |
| 3 | 37/0.32 | 0.68 | 3.6 | 6.8 | 6.4 |
ข้อสังเกต: ข้อมูลจำเพาะและหมายเลขแกนไม่จำกัดเพียงกฎระเบียบข้างต้น พวกเขาสามารถกำหนดเองได้
