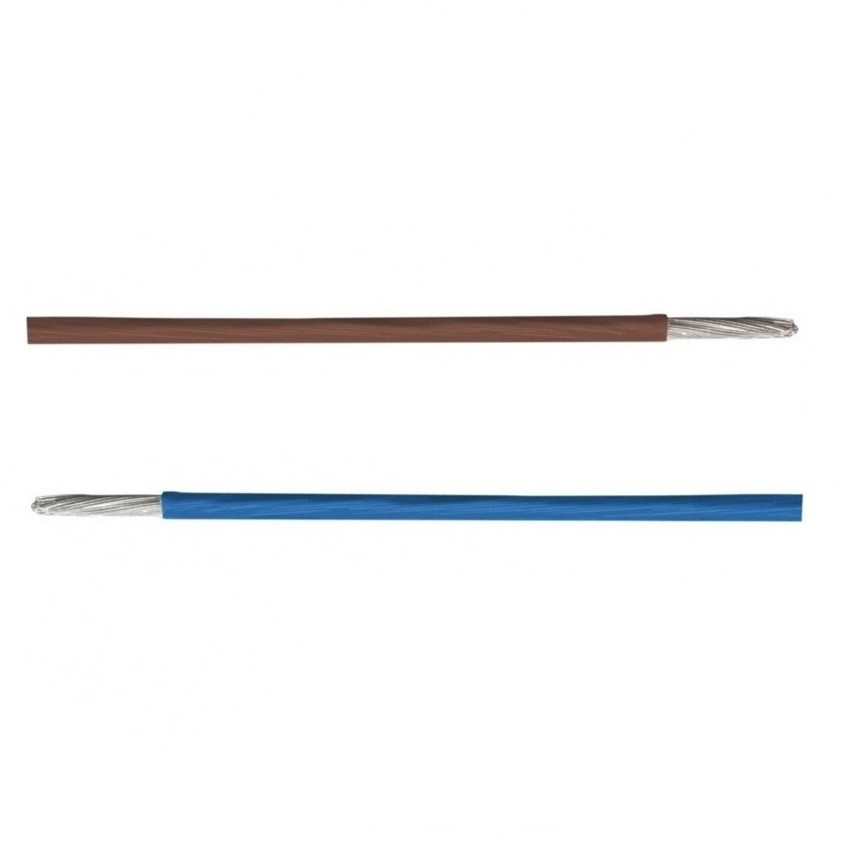

ลวดทองแดงหุ้มฉนวน Etfe โปร่งใส, ลวดเคลือบเทฟลอน 18 เกจ
เกี่ยวกับ ETFE เทฟลอน ไวร์
1. มีสารหน่วงไฟที่ดีเยี่ยม ทนต่อความชรา อายุการใช้งานยาวนาน
2. ประสิทธิภาพของฉนวนไฟฟ้าที่ดีเยี่ยม, ความต้านทานไฟฟ้าแรงสูง, การสูญเสียความถี่สูงต่ำ, ไม่มีการดูดซับความชื้น, ความต้านทานของฉนวนสูง
3. ทนต่อการกัดกร่อนได้ดีเยี่ยม แทบไม่ละลายในตัวทำละลายอินทรีย์ ทนต่อน้ำมัน กรดแก่ ด่างแก่ ออกซิไดซ์อย่างแรง
แอปพลิเคชัน
ลวดเทฟลอน etfe สามารถใช้ได้กับอากาศยาน ยานอวกาศ รถหุ้มเกราะ เรือ หรือสายไฟภายในของอุปกรณ์หรืออุปกรณ์อิเล็กทรอนิกส์ทุกชนิด
คุณสมบัติ
1. ฉนวน: ฉนวน ETFE
2. ตัวนำ: ลวดทองแดงชุบ (แข็งหรือควั่น)
3. อุณหภูมิในการทำงาน :-65~+150 องศา
4. แรงดันไฟฟ้า :AC 600V หรือต่ำกว่า
5. ความต้านทานฉนวน(20 ℃) : ไม่น้อยกว่า 100 ม. Ωกม
6. การทดสอบแรงดันไฟ (AC) : ฉนวนลวด 2200V/1 นาที ลวดป้องกัน 1500V/30S ไม่มีการสลาย
7. สี: แดง, เหลือง, น้ำเงิน, ขาว, ดำ, โปร่งใส, น้ำตาล, เขียว, เหลืองและเขียว
| เกจลวด | พื้นที่ส่วน (มม.2) |
การก่อสร้างตัวนำ ชิ้น/เส้นผ่านศูนย์กลาง (มม.) |
ความหนาของฉนวน (มม.) |
อ้างอิง OD (มม.) |
แม็กซ์ความต้านทานตัวนำที่20℃ (Ω/กม.) |
| 28awg | 0.08mm2 | 7/0.12 | 0.15 | 0.66 | 239 |
| 26awg | 0.14mm2 | 7/0.16 | 0.15 | 0.78 | 239 |
| 24awg | 0.2mm2 | 7/0.2 | 0.15 | 0.9 | 150 |
| 22awg | 0.4/0.3mm2 | 19/0.16 | 0.15 | 1.1 | 94.2 |
| 20awg | 0.6/0.5mm2 | 19/0.2 | 0.15 | 1.3 | 32.4 |
| 18awg | 1mm2 | 19/0.26 | 0.2 | 1.7 | 20.4 |
| 16awg | 1.2mm2 | 19/0.28 | 0.2 | 1.8 | 16.6 |
| 14awg | 2mm2 | 19/0.36 | 0.33 | 2.46 | 10 |
| 12awg | 3mm2 | 37/0.32 | 0.33 | 2.9 | 6.63 |
| 10awg | 5mm2 | 37/0.4 | 0.33 | 3.46 | 4.13 |
